1590 KCMIL (Falcon)
1590 KCMIL (Falcon)

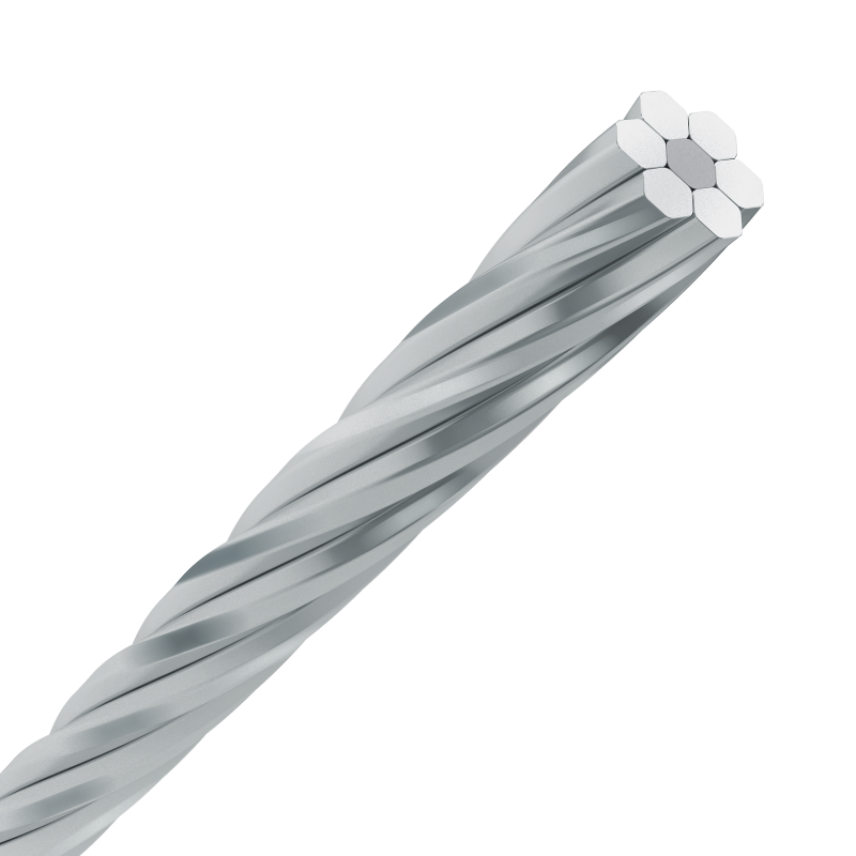

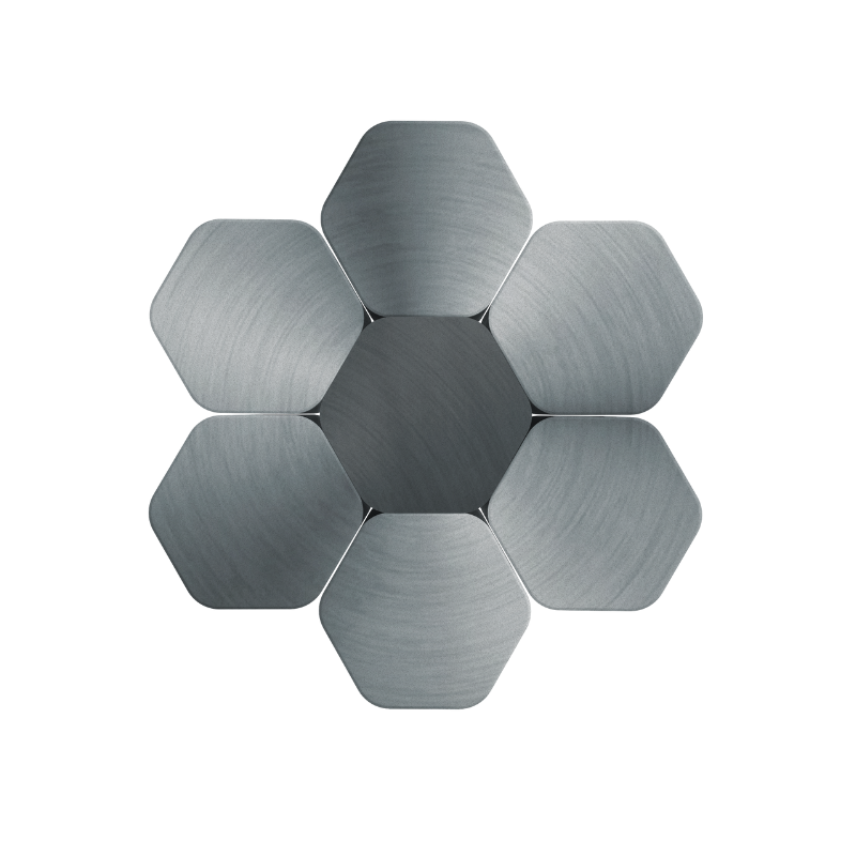

Conductor concentrico compuesto por alambres de aluminio (1350-H19)
dispuestos helicoidalmete sobre un núcleo de acero galvanizado.
Descripción
Descripción
Condiciones de Ampacidad
- Capacidad de corriente a temperatura ambiente 25°C, temperatura conductor 75°C, emisión solar 1kW/m², coeficientes de absorción y emisividad 0,5, velocidad del viento 610 mm/seg, a nivel del mar y a 60 Hz.
- Para totas las construcciones o cableados ME: Modulo de elasticidad 6300 kgf/mm², CDL: coeficiente de dilatación lineal 23,0 x 10 exp(-6) /°C, RMG: Radio Medio Geométrico.
- Los datos indicados en esta tabla están sujetos a tolerancias normales de fabricación.
Características
Características
Características de construcción
Características de construcción
Tipo de cable
Falcon
Flexibilidad del conductor
Clase B
Forma del conductor
Cableado Compactado
Material del conductor
Aluminio / Acero
Características dimensionales
Características dimensionales
Número de Hilos de Aluminio
54
Número de Hilos de Acero
19
Diámetro de Hilos de Aluminio
4,359 mm
Diámetro de Hilos de Acero
2,616 mm
Área del aluminio
805,86 mm²
Peso aproximado
3045 kg/km
Area del Acero
102,12 mm²
Diámetro del conductor
39,23 mm
Diámetro exterior nominal
- mm
Número de conductores
73
Sección del conductor
- mm²
Características eléctricas
Características eléctricas
Max. Resistencia DC del Conductor a 20 º C
0,036 Ohm/km
Intensidad de corriente admisible
1357,0 A
Características mecánicas
Características mecánicas
Carga de rotura mínima
24720 kgf
Tipo de dureza
1350-H19
Características de uso
Características de uso
Embalaje
Carrete
