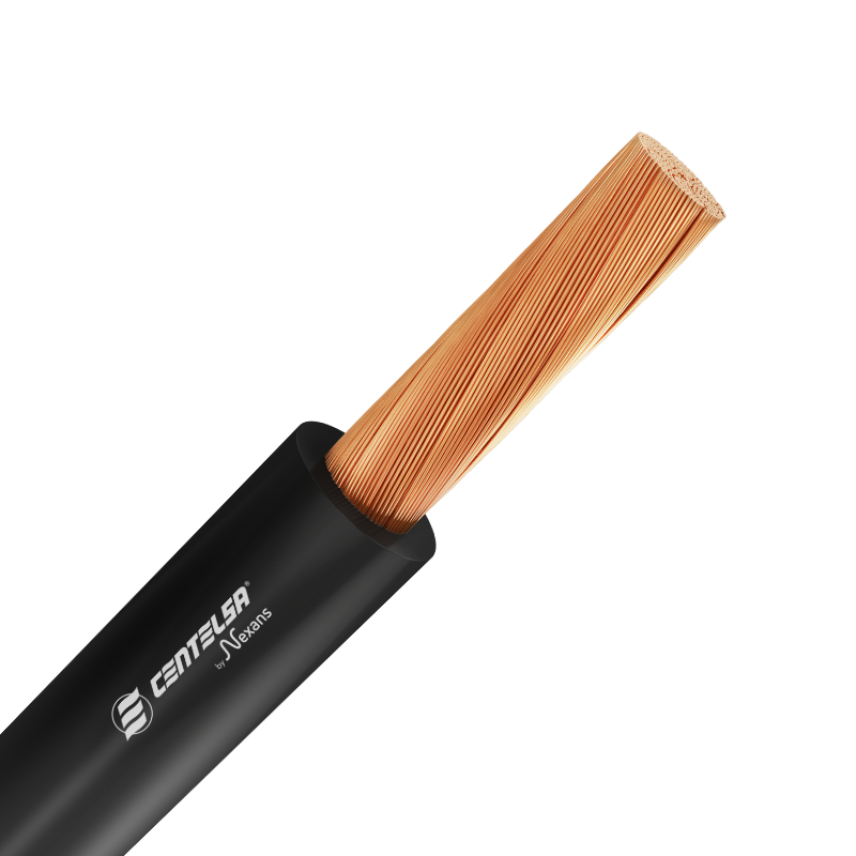

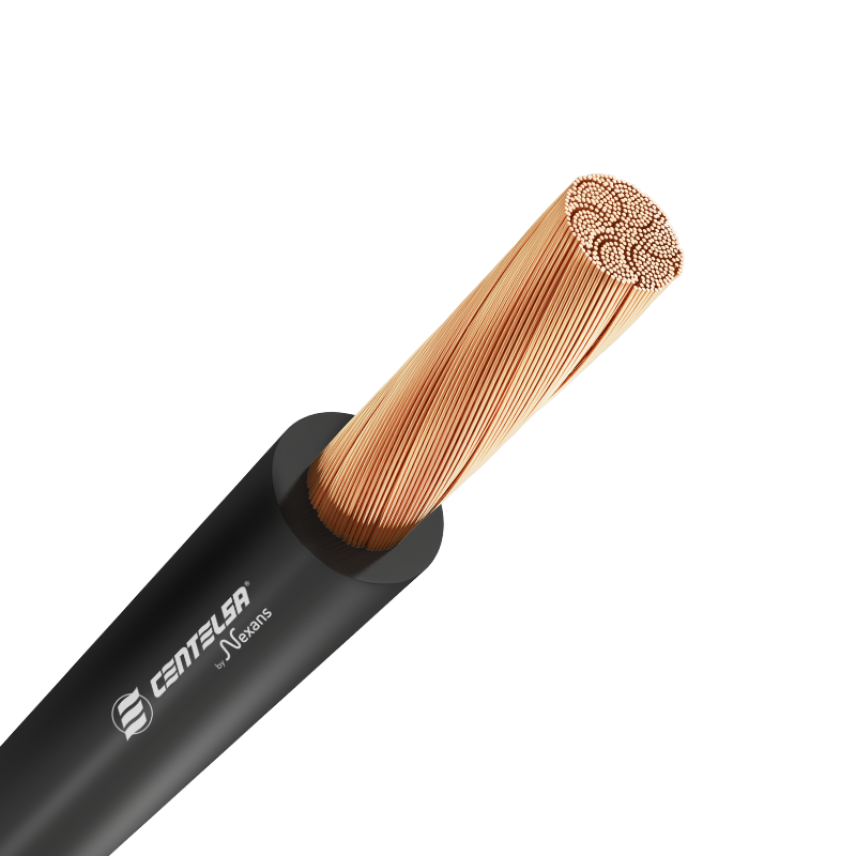

CABLE DE SOLDADURA 600V TPE 105°C
CABLE DE SOLDADURA 600V TPE 105°C

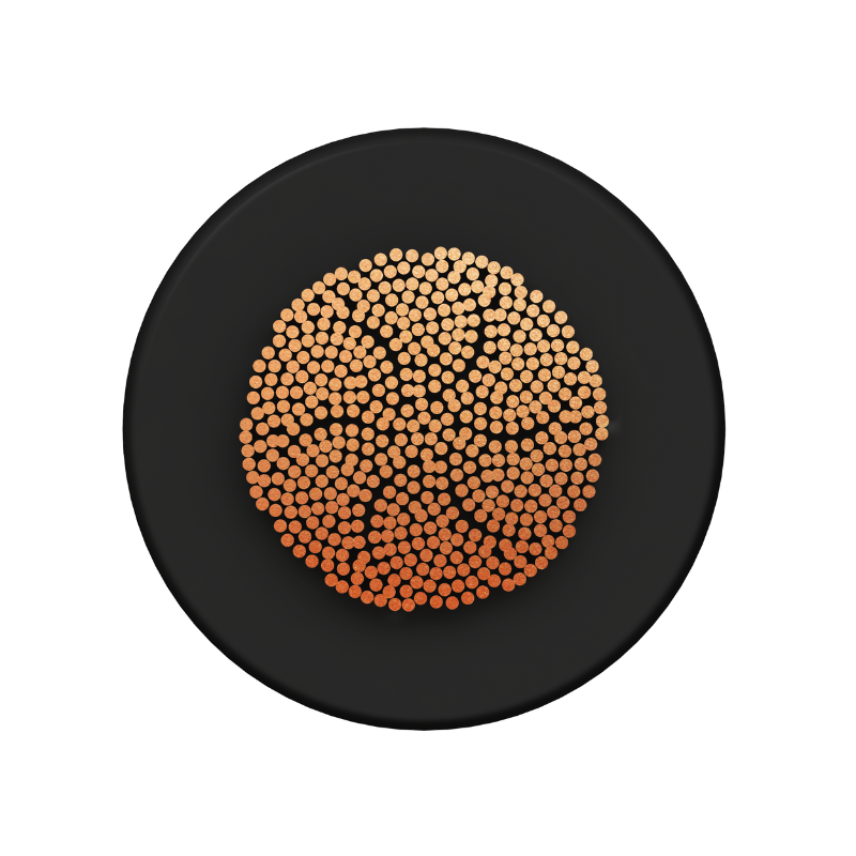

Conductor de cobre suave flexible, con aislamiento Elastómero termoplástico (TPE).
Lee más1/0 AWG
Nexans ref. 201508
- Diámetro del conductor: 9,7 mm
- Diámetro exterior nominal: 13,72 mm
- Espesor Aislamiento: 2,03 mm
- Peso aproximado: 551,2 kg/km
- Sección del conductor: 53,5 mm²
- Intensidad de corriente admisible: 170,0 A
- Intensidad de corriente admisible: 306 A
- Max. Resistencia DC del Conductor a 20 º C: 0,345 Ohm/km
2 AWG
Nexans ref. 201507
- Diámetro del conductor: 7,69 mm
- Diámetro exterior nominal: 10,72 mm
- Espesor Aislamiento: 1,52 mm
- Peso aproximado: 347,34 kg/km
- Sección del conductor: 33,6 mm²
- Intensidad de corriente admisible: 130,0 A
- Intensidad de corriente admisible: 224 A
- Max. Resistencia DC del Conductor a 20 º C: 0,549 Ohm/km
2/0 AWG
Nexans ref. 201509
- Diámetro del conductor: 10,83 mm
- Diámetro exterior nominal: 14,92 mm
- Espesor Aislamiento: 2,03 mm
- Peso aproximado: 683,33 kg/km
- Sección del conductor: 67,4 mm²
- Intensidad de corriente admisible: 195,0 A
- Intensidad de corriente admisible: 357 A
- Max. Resistencia DC del Conductor a 20 º C: 0,276 Ohm/km
3/0 AWG
Nexans ref. 201510
- Diámetro del conductor: 12,07 mm
- Diámetro exterior nominal: 16,25 mm
- Espesor Aislamiento: 2,03 mm
- Peso aproximado: 861,92 kg/km
- Sección del conductor: 85 mm²
- Intensidad de corriente admisible: 225,0 A
- Intensidad de corriente admisible: 410 A
- Max. Resistencia DC del Conductor a 20 º C: 0,219 Ohm/km
4 AWG
Nexans ref. 201506
- Diámetro del conductor: 5,95 mm
- Diámetro exterior nominal: 9,11 mm
- Espesor Aislamiento: 1,52 mm
- Peso aproximado: 231,5 kg/km
- Sección del conductor: 21,2 mm²
- Intensidad de corriente admisible: 95,0 A
- Intensidad de corriente admisible: 164 A
- Max. Resistencia DC del Conductor a 20 º C: 0,865 Ohm/km
4/0 AWG
Nexans ref. 201511
- Diámetro del conductor: 13,65 mm
- Diámetro exterior nominal: 17,72 mm
- Espesor Aislamiento: 2,03 mm
- Peso aproximado: 1041,88 kg/km
- Sección del conductor: 107 mm²
- Intensidad de corriente admisible: 260,0 A
- Intensidad de corriente admisible: 487 A
- Max. Resistencia DC del Conductor a 20 º C: 0,174 Ohm/km
6 AWG
Nexans ref. 201505
- Diámetro del conductor: 4,68 mm
- Diámetro exterior nominal: 7,94 mm
- Espesor Aislamiento: 1,52 mm
- Peso aproximado: 155,25 kg/km
- Sección del conductor: 13,3 mm²
- Intensidad de corriente admisible: 75,0 A
- Intensidad de corriente admisible: 120 A
- Max. Resistencia DC del Conductor a 20 º C: 1,38 Ohm/km
Descripción
Descripción
CABLE DE SOLDADURA 600V TPE 105°C
Los cables de Soldadura son usados para servicio extrapesado y como alimentación al electrodo de equipos de soldadura, tanto en corriente alterna y directa.
También son usados en aplicaciones de servicio continuo donde se requiera flexibilidad en la instalación y/o en la operación.
Construcción
Conductor
Cobre temple suave flexible.
Aislamiento
Elastómero Termoplástico (TPE), retardante de llama (FR), resistente al calor, a la abrasión y a la humedad; libre de sustancias peligrosas (RoHS).
Normas Aplicables
NTC 6078
Certificado
RETIE N° 06628
Temperatura de Operación
105°C
Tensión de Operación
600 V
Rotulado
CENTELSA by NEXANS CABLE DE SOLDADURA Cu 105°C < Calibre AWG / Kcmil > 600 V TOP - HECHO EN COLOMBIA.
Identificación
Aislamiento en color negro.
Condiciones de Ampacidad
- Capacidad de corriente 1: Para 90°C temperatura del conductor, 30°C temperatura ambiente, Factor de carga 100%. Según Norma NTC 6078, Tabla Table B.5.
- Capacidad de corriente 2: Para 90°C temperatura del conductor, 30°C temperatura ambiente, Factor de carga 85%. Según Norma NTC 6078, Tabla Table B.4. basada en ciclos repetidos de trabajo de 5 minutos.
NOTA:
- Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
- Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
Características
Características
Características de construcción
Características de construcción
Aislamiento
TPE
Flexibilidad del conductor
Flexible
Material del conductor
Cobre Suave
Características dimensionales
Características dimensionales
Número de conductores
1
Características eléctricas
Características eléctricas
Tensión de operación
600 V
Características mecánicas
Características mecánicas
Resistencia a la abrasión
Buena
Resistencia mecánica a impactos
UL 493
Características de uso
Características de uso
Conforme con RoHS
Si
No propagación de la llama
NTC 3203 N°1080, Ensayo llama VW-1
Temperatura máxima del conductor
105 °C
