4x16AWG

Descripción

Descripción

Estándares

  • Producto
    UL 1277; UL 66; UL 83

Aplicaciones

Cable de servicio liviano usados como cordón de servicio para conexión de herramientas portátiles y extensión de electrodomésticos, en instalaciones abiertas y extensiones portátiles con terminales. Se puede usar como cable de control donde no requieran apantallamientos electrostáticos.

Aptos para distribución de energía eléctrica en baja tensión, para ser instalados en cárcamos, instalación en ductos y canalizaciones, conexión de tableros y alambrado en edificaciones industriales o comerciales, para enterramiento directo con tráfico liviano, para instalaciones en bandejas portacables en ambientes secos, húmedos, mojados y a la intemperie. Se puede usar como cable alimentador de bombas sumergibles en agua.

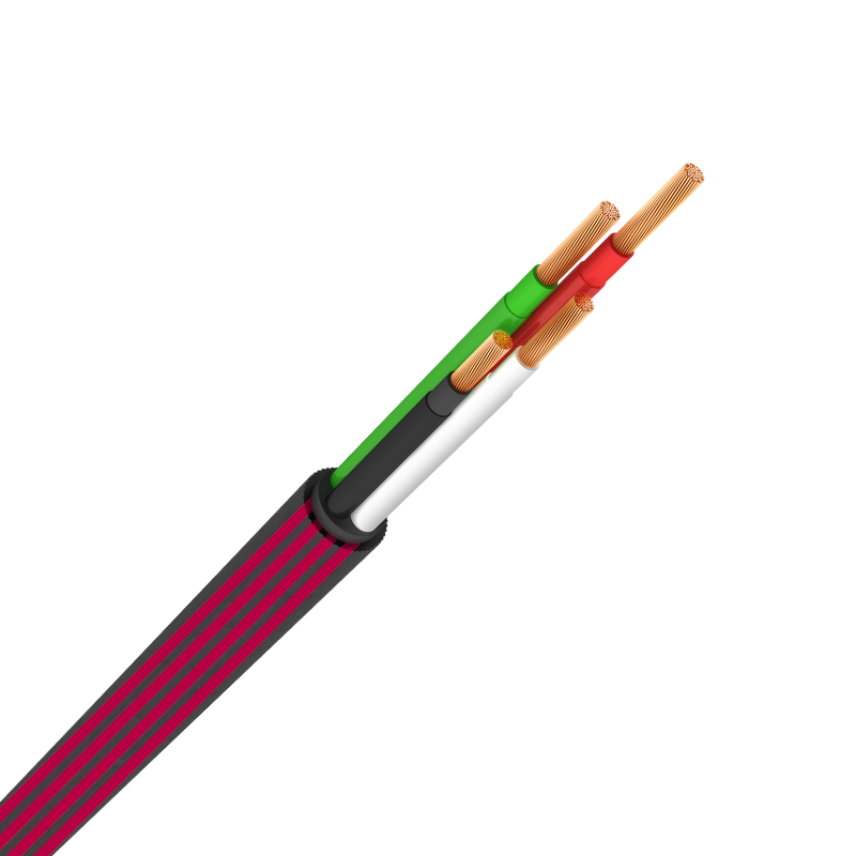

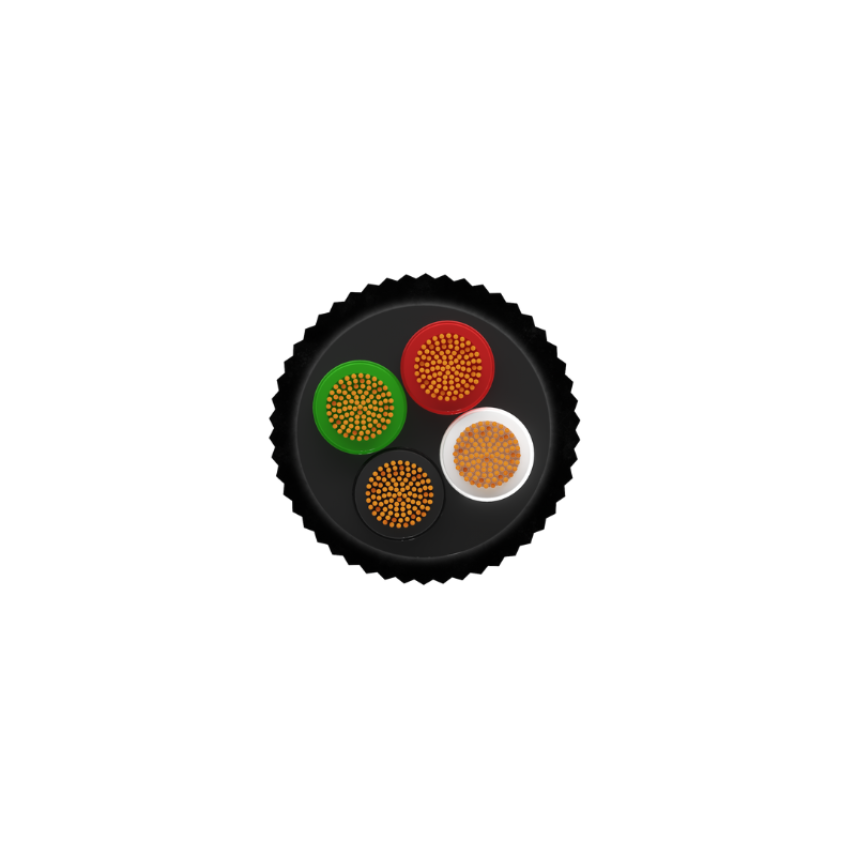

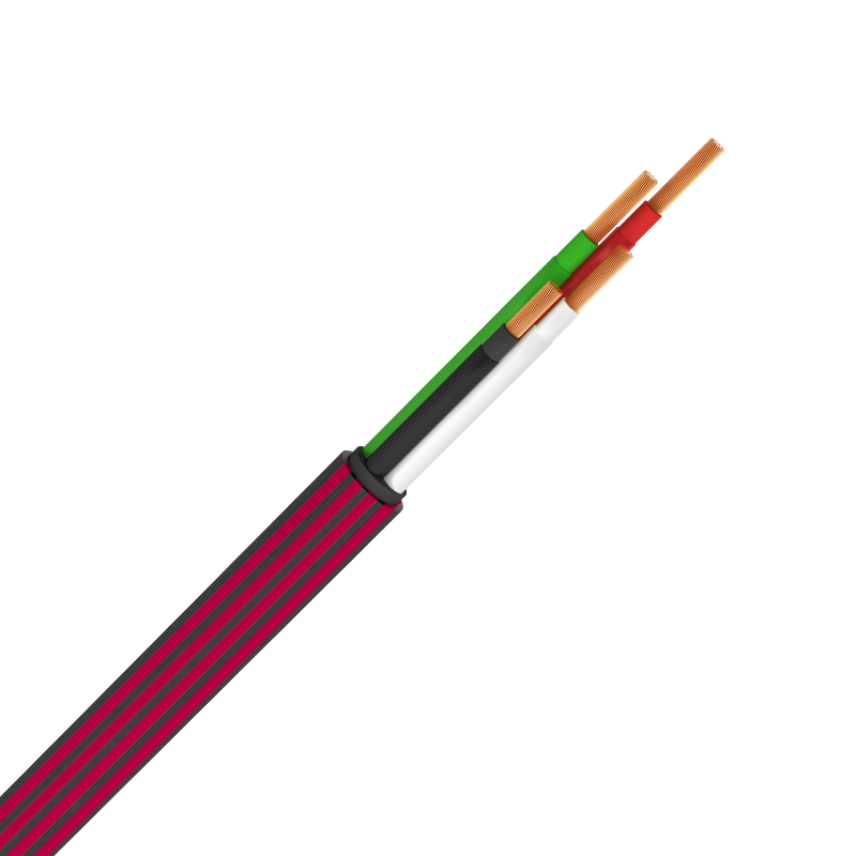

Construcción

Conductor

Conductores de cobre suave extraflexible.

Aislamiento

Compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, al incendio (FR), resistente a la abrasión, calor y ambientes secos, húmedos y mojados. Compuesto libre de sustancia peligrosas (RoHS).

Cubierta Individual

Sobre el aislamiento se aplica una cubierta de Nylon resistente al contacto con los aceites y derivados del petróleo como la gasolina.

Cubierta Externa

Cubierta externa con compuesto termoplástico en policloruro de vinilo (PVC), retardante a la llama, resistente a la abrasión, humedad, al impacto (ER), resistente a los rayos solares (SR). Compuesto libre de sustancia peligrosas (RoHS).

Normas Aplicables

UL 1277

Certificado: RETIE No 06275

Temperatura de Operación

90°C en lugares secos, húmedos y mojados.

Tensión de Operación

600V

Rotulado

Calibre 14 y mayores: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX THWN-2/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS- HECHO EN COLOMBIA.

Calibre 16 y 18: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX TFFN/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS- HECHO EN COLOMBIA

Identificación

  • Identificación de los conductores:

Dos conductores: negro-blanco.

Tres conductores: negro-blanco-verde.

Cuatro conductores: negro-rojo-blanco-verde.

Cinco conductores: amarillo-azul-rojo-blanco-verde.

  • Identificación sobre la Cubierta:

Trazos de color según número y calibre de los conductores.

Condiciones de Ampacidad

  • Capacidad de corriente para 90°C temperatura del conductor, 30°C temperatura ambiente.
  • No más de tres conductores portadores de corriente en un ducto ó canalización. NTC 2050, Tabla 310.15(B)(16).

Descubre: NEXANS MULTIFLEX

Innovación Nexans Multiflex

Nexans Multiflex Identificación de Calibres

Beneficios de Nexans Multiflex

Características Innovadoras de Nexans Multiflex

NOTA:

  • Los datos aquí registrados son nominales y están sujetos a tolerancias según las normas y las prácticas normales de fabricación.
  • Otras configuraciones no especificados en este catálogo, pueden estar disponibles bajo pedido especial y cantidades mínimas de fabricación.
  • Imagenes y modelos 3D referenciales del produco original.

Características

Características

Características de construcción

Características de construcción

Flexibilidad del conductor
Flexible
Aislamiento
PVC
Cubierta Interior
Non-hygroscopic tape
Forma del conductor
Alambres Bunchados
Material del conductor
Cobre

Características dimensionales

Características dimensionales

Sección del conductor
1,33 mm²
Peso aproximado
104,17 kg/km
Espesor Cubierta Interior
0,1 mm
Diámetro del conductor
1,54 mm
Diámetro exterior nominal
7,88 mm
Espesor Aislamiento
0,38 mm
Número de conductores
4

Características eléctricas

Características eléctricas

Voltaje máximo de operación
600 V
Max. Resistencia DC del Conductor a 20 º C
13,988 Ohm/km
Tensión de operación
600 V
Intensidad de corriente admisible
18,0 A

Características mecánicas

Características mecánicas

Resistencia al aplastamiento
UL 1277 (NTC 5916)
Resistencia mecánica a impactos
UL 1277 (NTC 5916)

Características de uso

Características de uso

Temperatura máxima operativa
90 °C
Resistencia a radiaciones ultravioletas
UL 2556 - Sunlight Resistance
Marcación
metro a metro
Conforme con RoHS
Si
No propagador del incendio
Method 1 - Vertical Tray (UL 2556/9.6)
Temperatura de sobrecarga de emergencia
130 °C
Temperatura máxima del conductor en corto-circuito
150 °C

Recursos

Recursos

Selling & delivery Information

Marking

Size 14 AWG and largers: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX THWN-2/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS-HECHO EN COLOMBIA.

Size 16 AWG and 18 AWG: CENTELSA by NEXANS No Conductores x Calibre AWG Cu MULTIFLEX TFFN/PVC 600 V 90°C TC SR MTW ER OIL RES I dir bur RoHS-HECHO EN COLOMBIA.
